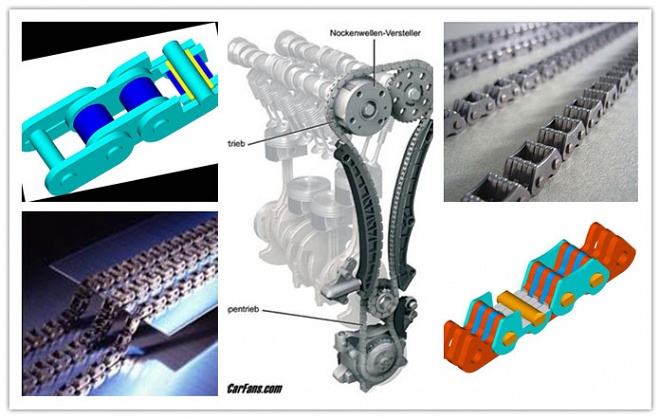

正時鏈條,平衡器鏈條
| 鏈條分類 | DID | 特征 | 基本尺寸 | 鏈條重量(kg/m) | 用途 | ||||||
| 鏈條名稱 | 節距 | 銷軸表面處理 | 內鏈板內寬W(最小) | 滾子外徑 D(最大) | 銷軸長度 E(最大) | 鏈板高度 H(最大) | |||||
| 套筒鏈條 | DHA | 節距7mm高級別套筒鏈條,適用于小型設計 | 7.00 | ￠2.51 | 3.50 | 4.00 | 10.15 | 6.8 | 0.26 | 機油泵 | |
| 215FD | DHA | 其他輔助驅動 | |||||||||
| SDH | 節距7.774mm高級別套筒鏈條,適用于小型設計 | 7.774 | ￠2.61 | 5.00 | 4.59 | 12.30 | 7.6 | 0.32 | 平衡器 | ||
| 219FTH1 | SDH | 平衡器 | |||||||||
| 滾子鏈條 | SDH | 節距8mm靜音式滾子鏈條,大幅度增加了綜合性能 | 8.00 | ￠3.00 | 4.60 | 5.50 | 11.85 | 7.7 | 0.36 | 平衡器 | |
| 05FK | SDH | 正時 | |||||||||
| SV | 節距8mm柴油機用滾子鏈條、強度、耐磨性能大幅度提高,柴油機專用 | 8.00 | ￠3.00 | 4.60 | 5.98 | 12.15 | 7.8 | 0.41 | 柴油機用 | ||
| 05MD | SV | 平衡器 | |||||||||
| SDH | 節距9.525mm高級別滾子鏈條強度,耐磨性能大幅提高 | 9.525 | ￠3.27 | 5.72 | 6.35 | 13.85 | 8.2 | 0.44 | 正時 | ||
| 06FS | SDH | ||||||||||
| SV | 節距9.525mm高級別滾子鏈條強度,耐磨性能大幅提高06FS柴油機專用 | 9.525 | ￠3.27 | 5.72 | 6.35 | 13.85 | 8.2 | 0.44 | 正時 | ||
| 06FS | SV | ||||||||||
| 靜音鏈條 | SV | 節距6.35mm靜音鏈條通過SV處理增其耐磨性,以及內鏈板的孔,周邊的去毛刺處理減少其摩擦 | 6.35 | ￠2.51 | 6.20 | - | 8.85 | H1 | H2 | 0.28 | 正時 |
| SCH-0409 | SV | 2.85 | 3.92 | 平衡器 | |||||||
| SV | 節距6.35mm靜音鏈條SCH-0409通過SV處理增加鏈板提高其強度 | 6.35 | ￠2.51 | 8.65 | - | 11.50 | 2.85 | 3.92 | 0.37 | 正時 | |
| SCH-0412 | SV | 平衡器 | |||||||||
| SV | 節距6.35mm靜音鏈條SCH-0412經過SV處理的最適當設計,輕量化鏈條 | 6.35 | ￠2.51 | 7.90 | - | 10.55 | 2.85 | 3.92 | 0.35 | 正時 | |
| SCH-0411 | SV | 平衡器 | |||||||||
主要產品
| 鏈條尺寸 | SCH-0409 SV | SCH-0411 SV | SCH-0412 SV |
| (窄幅靜音鏈條) | (高強度輕量靜音鏈條) | (高強度靜音鏈條) | |
| 節距 | 6.35 | 6.35 | 6.35 |
| 鏈板編成(包括外鏈板) | 3×4枚 | 4×5枚 | 4×5枚 |
| 內鏈板厚度 (mm) | 1.2 | 1.1 | 1.2 |
| 鏈條總寬 (mm) | 8.85 | 10.6 | 11.5 |
